Om AR briller
Hvordan virker AR briller ?
AR-briller (Augmented Reality) lægger digitale billeder og information oven på det, du ser i den virkelige verden.
Kort fortalt fungerer de sådan:
Et simpelt eksempel på AR er, at du går rundt i en by, og
brillerne viser en
pil direkte på gaden,
som fortæller dig, hvor du
skal dreje. Det interessante er, at
selve brilleglasset
normalt ikke er en almindelig skærm.
Det fungerer
mere som en optisk vej, der leder lys fra en meget lille skærm
ind i dit øje.
Inde i brillens arm eller tæt ved glasset sidder en meget lille skærm. Det kan fx være en micro-OLED eller microLED.
Den kan være kun få millimeter stor, men vise et komplet billede.
Problemet er: Hvis du bare placerede den lille skærm foran øjet, ville billedet være lille og vanskeligt at se.
Derfor bruges optik til at "forstørre" billedet.
Lys fra skærmen sendes gennem en række optiske elementer, som ændrer lysstrålernes retning.
Målet er at få det til at se ud for dit øje, som om billedet kommer fra et større område eller befinder sig ude i verden.
Det er lidt samme princip som et kameraobjektiv – bare brugt omvendt.
Her bliver AR-briller rigtig interessante.

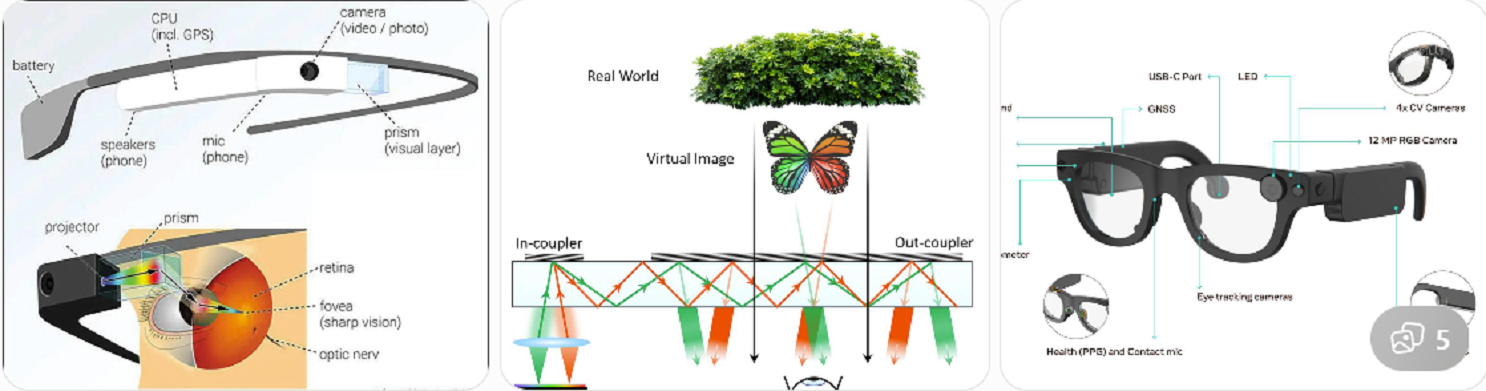

Mange moderne AR-briller bruger noget, der kaldes en waveguide.
Waveguiden er et tyndt gennemsigtigt optisk lag i brilleglasset.
Lyset sendes ind i kanten eller overfladen af glasset med en bestemt vinkel.
På grund af total intern refleksion kan lyset derefter bevæge sig gennem glasset:
Lyset bliver altså på en måde "fanget" inde i glasset.
Inde i waveguiden findes ekstremt små strukturer – fx diffraktionsgitre eller andre optiske koblere.
De ændrer lysets retning, så noget af lyset forlader glasset og bevæger sig mod dit øje.
Det kan ske over et større område af glasset, så du får et relativt stort synsfelt, selvom den oprindelige skærm er meget lille.
Det sidste trick er især vigtigt.
Optikken sørger for, at lysstrålerne kommer ind i dit øje på en måde, der får hjernen til at opfatte billedet som værende på en bestemt afstand.
Derfor kan en virtuel
pil eksempelvis se ud til at være
2 meter foran dig, selvom
den fysiske skærm måske kun er få
centimeter fra dit øje.
Men hvordan kan du samtidig se den
virkelige verden?
Det er netop fordi glasset er gennemsigtigt.
Der kommer to slags lys ind i øjet:
Virkeligheden:
Det virtuelle billede:
De to lysfelter mødes i dit øje, og din hjerne oplever dem som ét samlet syn.
Det er derfor, du kan se eksempelvis:
en rigtig bil
+
en virtuel pil oven på vejen
samtidig.
AR-brillen skal også vide hvor dit hoved befinder sig. Hvis den viser en virtuel stol på gulvet, skal stolen blive stående på samme sted, når du bevæger hovedet.
Derfor kombinerer systemet:
kameraer + IMU-sensorer + computer vision + optik + display
for at få det til at fungere.
Og det er også grunden til, at AR-briller er teknisk meget sværere at lave end bare "en lille skærm foran øjet".
Hvis du vil forstå det helt ned på fysikniveau, kan jeg også forklare total intern refleksion og diffraktionsgitre med en konkret lysstråle fra micro-OLED → waveguide → pupil → nethinde.
Kan man købe AR briller hos Elgiganten på Strøget i Århus ?
Ja — Elgiganten har AR-/smartbriller i sortimentet, og deres butik i Aarhus C ligger på Søndergade 30, 8000 Aarhus C, lige ved Strøget.
Jeg kan dog ikke bekræfte, at en bestemt AR-model fysisk står på hylden i Aarhus-butikken lige nu.
De har bl.a.:
Elgiganten Aarhus – Søndergade 30
Hvis du fortæller mig
hvad du vil bruge AR-brillerne til
(fx se film på en stor virtuel skærm, navigation,
arbejde eller få
ChatGPT i
synsfeltet),
kan jeg
finde
den konkrete model
hos Elgiganten, der
passer bedst,
og undersøge om den
kan afhentes i
Aarhus.
Jeg går rundt, kigger på noget og kan se ChatGPTs svar direkte i brillerne, eventuelt med kamera og stemmestyring.
Der findes
allerede produkter i den retning,
fx:
De
kombinerer AI og AR-display
